Факты
350 атм
5
Выдерживаемое давление на заслонку снизу
3000 м
Гарантированное количество циклов закрытия-открытия
Максимальная глубина установки по вертикали
Назначение
Полнопроходной клапан-отсекатель DSV предназначен для увеличения безопасности работ, оптимизации и улучшения техники СПО, изолирования отдельных интервалов скважины при бурении на депрессии, а также с управляемым давлением. Спускается в составе обсадной колонны на требуемую глубину. Управляется с поверхности с помощью гидравлической станции и линии управления.
Исполнение
Стальная труба cо встроенным гидравлическим приводом и герметичной металлической заслонкой. Поставляется вместе с коротким патрубком в сборе. Основными элементами оборудования являются: корпус верхний; корпус нижний; гидравлический привод; кожух; открыватель; заслонка с седлом; нижний переводник.
Спецификации

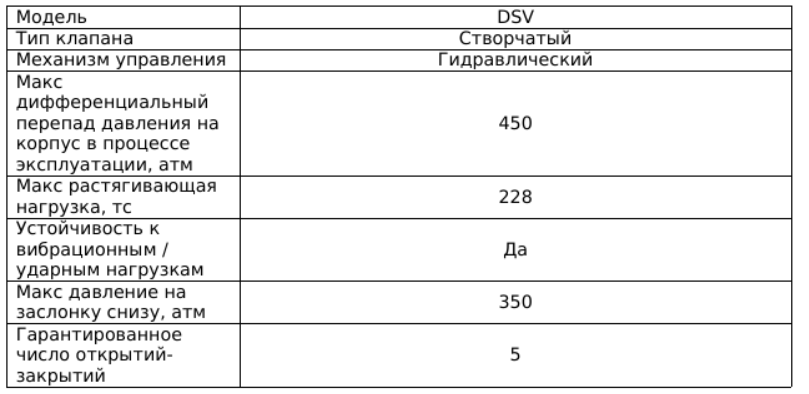

Модель
Тип клапана
Механизм управления
Макс. дифференциальный перепад давления на корпус в процессе эксплуатации, атм
450
DSV
Створчатый
Гидравлический
Макс. растягивающая нагрузка, тс
228
Устойчивость к вибрационным / ударным нагрузкам
Макс. давление на заслонку снизу, атм
Да
350
Гарантированное число открытий-закрытий
5
Часто задаваемые вопросы
Как осуществляется управление клапаном?
При необходимости активации клапана (перехода в положение «Закрыто») создаётся давление на поверхности с помощью гидростанции на линии закрытия, которое передаётся на гидравлический привод клапана. При создании необходимого давления открыватель перемещается, подпружиненная заслонка клапана закрывается. Процедура аналогична и для открытия створки клапана. Для открытия необходимо создать с помощью гидростанции определенное давление на другом канале.
Как обеспечивается защита линии управления клапана-отсекателя в процессе спуска колонны?
На каждое муфтовое соединение устанавливается специальный защитный протектор с пазом под гидролинию. Т.е. всю основную нагрузку на муфтовых соединениях при контакте со стенкой скважины воспринимает пластина протектора. Для дополнительной фиксации линии на теле трубы применяются специализированные хомуты.
Каким образом возможно управлять клапаном после спуска, посадки клиньев и срезки допускной трубы?
Для управления клапаном при дальнейших работах на боковой отвод колонной головки устанавливается система пенетрации. Через эту систему пенетрации осуществляется протягивание линии управления и ее герметизация на перфорированном фланце колонной головки. После производится соединение линии управления через гибкие шланги с гидростанцией и последующее управление клапаном.
Контролируется ли в процессе спуска целостность линии управления?
Да, в процессе спуска, цементирования и бурения создается давление на каналах открытия и закрытия. Таким образом, по изменению давления возможно определить герметичность линии.
Как осуществляется подача линии управления в процессе спуска обсадной колонны?
Рядом с буровой устанавливается катушка с линией управления на кабелеразматыватель. С помощью пульта осуществляется размотка и смотка линии. Возможна настройка скорости и синхронизация со скоростью СПО обсадной колонны.
Часто задаваемые вопросы
Как осуществляется управление клапаном?
При необходимости активации клапана (перехода в положение «Закрыто») создаётся давление на поверхности с помощью гидростанции на линии закрытия, которое передаётся на гидравлический привод клапана. При создании необходимого давления открыватель перемещается, подпружиненная заслонка клапана закрывается. Процедура аналогична и для открытия створки клапана. Для открытия необходимо создать с помощью гидростанции определенное давление на другом канале.
Как обеспечивается защита линии управления клапана-отсекателя в процессе спуска колонны?
На каждое муфтовое соединение устанавливается специальный защитный протектор с пазом под гидролинию. Т.е. всю основную нагрузку на муфтовых соединениях при контакте со стенкой скважины воспринимает пластина протектора. Для дополнительной фиксации линии на теле трубы применяются специализированные хомуты.
Каким образом возможно управлять клапаном после спуска, посадки клиньев и срезки допускной трубы?
Для управления клапаном при дальнейших работах на боковой отвод колонной головки устанавливается система пенетрации. Через эту систему пенетрации осуществляется протягивание линии управления и ее герметизация на перфорированном фланце колонной головки. После производится соединение линии управления через гибкие шланги с гидростанцией и последующее управление клапаном.
Контролируется ли в процессе спуска целостность линии управления?
Да, в процессе спуска, цементирования и бурения создается давление на каналах открытия и закрытия. Таким образом, по изменению давления возможно определить герметичность линии.
Как осуществляется подача линии управления в процессе спуска обсадной колонны?
Рядом с буровой устанавливается катушка с линией управления на кабелеразматыватель. С помощью пульта осуществляется размотка и смотка линии. Возможна настройка скорости и синхронизация со скоростью СПО обсадной колонны.
